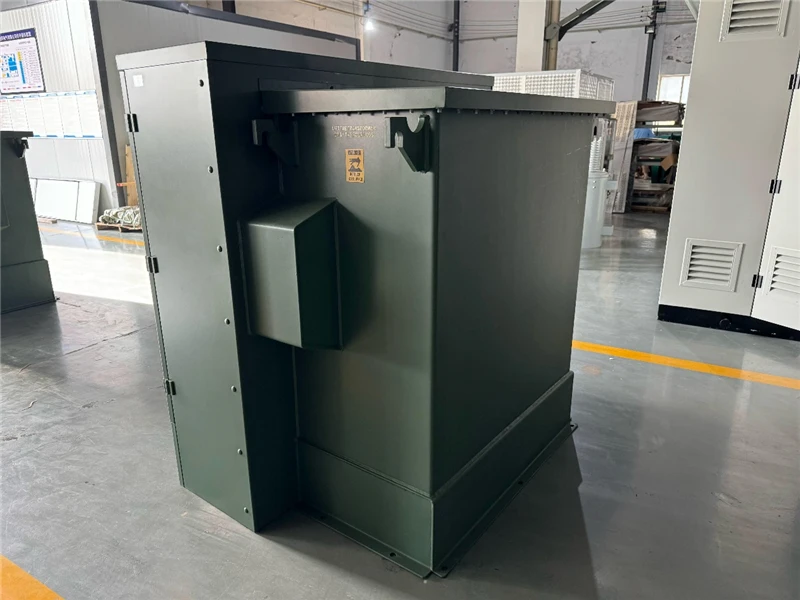

150 kVA asuin sähkömuuntaja-24,94/0,208 kV|USA 2024

Magneettipiirin ydintoiminto -

Hystereesin ja pyörrevirtahäviön vähentämiseksi rautasydämessä rautasydän pinotaan 0,35–0,5 mm paksuilla kuumavalssatuilla tai kylmävalssatuilla piiteräslevyillä ja palat päällystetään 0,01–0,013 mm paksulla maalikalvolla, jotta vältetään oikosulku kappaleiden välillä.

Porrastetun ytimien pinoamisen käyttö (suuret muuntajat käyttävät diagonaalista teräslevyä) voi pienentää ilmarakoa ja vähentää viritysvirtaa.

Käämitoiminto - piirin osa

Se on kääritty paperilla, langalla tai lakalla eristetyllä litteällä langalla tai alkuperäisellä langalla, joka voi indusoida potentiaalia ja toteuttaa sähkömekaanisen energian muuntamisen virran kautta.

Käämi omaksuu samankeskisen rakenteen. Ns Korkea- ja matalajännitekäämien sekä pienjännitekäämien ja sydänpilarin välillä tulee olla tietty eristysrako ja lämmönpoistokanava (öljykanava) ja ne on erotettava eristävällä pahviputkella. Eristysetäisyyden koko riippuu käämin jännitetasosta ja lämmönpoistokanavalle tarvittavasta raosta. Kun matalajännitekäämi -sijoitetaan sisälle lähelle sydänpylvästä, vaadittava eristysetäisyys sen ja sydänpylvään välillä on suhteellisen pieni, joten käämin kokoa voidaan pienentää ja muuntajan kokonaiskokoa voidaan myös pienentää.

Öljysäiliön toiminta: rautasydän ja käämi muodostavat muuntajan rungon, joka sijoitetaan muuntajalla varustettuun öljysäiliöön, ja muuntajaöljy on sekä eristysväliaine että jäähdytysväliaine.

Tällainen yrityksemme valmistama muuntaja käyttää laatikkotyyppistä säiliötä (riippuva ydintyyppinen säiliö). Muuntajan ylempi laatikon kansi on avattavissa, eikä sen kokonaispaino öljytäytön jälkeen ole liian painava isoon muuntajaan verrattuna; Siksi muuntajan rungon korjauksen tarpeessa koko muuntaja öljyineen voidaan kuljettaa paikalleen nostovälineillä, laatikon kansi avataan, runko nostetaan ulos ja huolto suoritetaan.

Säiliön seinä on taivutettu ja muotoiltu teräslevyllä, poikkileikkaus on enimmäkseen soikea tai suorakaiteen muotoinen, ja tiivistyskumityyny asetetaan laatikon reunan ja kannen väliin, minkä jälkeen se tiivistetään kiinnityspultilla. Säiliön reuna on järjestetty säiliön päälle ja kansi on yhdistetty säiliön käyttöpultilla. Laatikon kansi on yleensä tasainen levy ja kiinnitetään rautakiinnikkeen kanssa.

1. Rungon kokoonpano

Se sisältää eristyskokoonpanon ja kääminpään sidontakäsittelyn, käämisarjan, asennuslevyn ja puristimen, rungon puoli{0}}valmiin testin, johtokokoonpanon (mukaan lukien kytkimien kokoonpano, lyijyn valmistuksen ja kokoonpanon), rungon puoliksi{1}}valmiin testin ja rungon kuivaamisen uunissa (mukaan lukien eristysvastuksen mittaus).

2. Kokoonpano

Se sisältää rungon viimeistelyn ja kiinnityksen, rautasydämen eristysresistanssin mittauksen maahan, rungon puhtauden ja komponenttien tiiviyden tarkastuksen, johdotuksen ja johdon eristysetäisyyden, öljyn täytön (mukaan lukien muuntajatarvikkeiden asennukset), muuntajatehtaan testauksen (kuten eristysresistanssin, tasavirtaresistanssin testauksen, varastointiresistanssin jne.), muuntajan.
