Mikä on sähköasema
Jännitteen muunnos ja tehonjakelu
Sähköasemat porrastavat jännitetasoja ylös tai alas varmistaakseen tehokkaan voimansiirron pitkiä matkoja ja turvallisen jakelun loppukäyttäjille minimoiden energiahäviöiden koko verkossa.
Sähkölaitteiden suojaus ja ohjaus
Suojareleiden, katkaisijoiden ja ohjausjärjestelmien avulla sähköasemat havaitsevat viat, eristävät epänormaalit osat ja suojaavat kriittisiä laitteita järjestelmän vakauden ja käyttöturvallisuuden ylläpitämiseksi.
Valvonta, automaatio ja järjestelmäintegrointi (SCADA)
Nykyaikaiset sähköasemat on varustettu valvonta- ja viestintäjärjestelmillä, jotka mahdollistavat reaaliaikaisen-tiedonkeruun, kauko-ohjauksen ja saumattoman integroinnin SCADA-alustojen kanssa, mikä parantaa toiminnan tehokkuutta ja verkon luotettavuutta.
Sähköasemamuuntajamme tyypit
- Tarjoamme täydellisiä sähköasemaratkaisuja - konseptista käyttöönottoon - vastataksemme luotettavan, turvallisen ja tehokkaan sähkönjakelun kasvavaan kysyntään.
- Olipa kyseessä sähkölaitokset, teollisuuskäyttäjät, uusiutuvan energian laitokset tai infrastruktuuriverkot, toimitamme avaimet käteen -periaatteella järjestelmät, jotka ovat IEC-, IEEE-, ANSI-, CSA- ja alueellisten sähkölaitosstandardien mukaisia.
- Jokainen sähköasematyyppi voidaan räätälöidä vaadituilla jännitetasoilla, kapasiteetilla ja kokoonpanoilla vastaamaan paikallisia standardeja ja projektiolosuhteita.
- Yksikön ala-asema
Muuntaja - Kompakti sähköasema
Muuntaja - Säiliöity ala-asema
Muuntaja - Ajoneuvoon{0}}asennettu mobiili
sähköaseman muuntaja
Yksikön sähköaseman muuntaja
Yksikkömuuntaja on esikoottu{0}}kompakti virranjakeluyksikkö, joka laskee keskijännitteisen-käyttövirran turvallisiin, käyttökelpoisiin jännitteisiin. Sen tiiviisti-kytketty rakenne integroi muuntajan ensiö- ja toisiokytkimen kanssa lähellä kuormaa, minimoiden kaapeleiden ja väylän pituudet, vähentää tehohäviöitä, parantaa jännitteen säätöä ja parantaa palvelun luotettavuutta.
- Jopa 10 MVA 34,5 kV
- Nimellisteho jopa 10 MVA
- Nimelliseristystaso jopa 161 kV
- Lämpötilan nousu: 55 astetta, 65 astetta, 55/65 astetta, 45 astetta
Mukautetut ominaisuudet
- Sähköstaattinen suojaus vähentää häiriöitä.
- Korkealuokkainen-kotelon korroosiosuojaus (C5-M, meri-/teollisuus) ja seismisen kestävä rakenne.
- Mukautetut holkkien asennot ja johdotus (ylä-/sivuaukko, erikoisaukot).
- Nopea{0}}asennus, jossa on tuuletinaukot, nostokohdat ja nopeat maadoitusliittimet.
- Matala-melusuunnittelu asiakkaan vaatimusten mukaan.
- Erikoisimpedanssi-, toleranssi- ja K{0}}kerroinmallit parantavat harmonisen ja epälineaarisen kuormituksen käsittelyä.
- Tukee nestemäistä-täytettyä, kuivaa-tyyppistä ja erityisiä muuntajamalleja tiettyihin sovelluksiin
Kompakti sähköaseman muuntaja
Kompakti sähköasema, joka tunnetaan myös nimellä esivalmistettu sähköasema, on tehtaalla{0}}koottu, täysin suljettu virranjakeluyksikkö, joka yhdistää suur-jännitekojeistot, muuntajat ja pienjännitelaitteet yhdeksi kompaktiksi rakenteeksi. Se on suunniteltu tehokkaaseen tehonmuuntoon ja -jakeluun, ja siinä on vankka teräskotelo, jossa on useita suojauksia, mikä tekee siitä sopivan sekä sisä- että ulkoasennuksiin asuin-, kaupallisissa ja teollisissa sovelluksissa.
- Jopa 20 000 KVA 72 kV
- Muuntajan kapasiteetti Enintään 20000 KVA
- Nimellisjännite: 12 - 72 kV
- Kotelon suojaustaso: IP54
- Suurin korkeus: 5000 metriä
- Taustavalvontajärjestelmä mahdollistaa kriittisten pisteiden{0}}reaaliaikaisen seurannan, mukaan lukien ensisijaisen kosketuksen lämpötilan, eristyksen osittaisen purkauksen ja valokaaren valon.
- Käytössä on useita eristysjärjestelmiä, kuten ympäristöystävällinen kaasueristys, ilmaeristys, kiinteä eristys ja puolieristys.
Konttimuuntaja
Säiliömuuntaja on esikoottu, modulaarinen virranjakeluyksikkö, joka sisältää keski-- ja pienjännitekojeistot, muuntajat ja apulaitteet kestävässä terässäiliössä. Se on suunniteltu nopeaan käyttöönottoon, helppoon kuljetukseen ja avaimet käteen -periaatteella asennukseen, ja se tarjoaa luotettavia, säänkestäviä-sähköratkaisuja väliaikaisiin kohteisiin, ulkoasennuksiin, teollisuusprojekteihin ja kriittisiin sovelluksiin.
- Jopa 600000kVA 7550kV
- Nimellisjännite: 12 - 550 kV
- Suurin nimellinen lyhytkestoinen{0}}kestovirta: 63 kA;
- Suojaustaso: IP55
Mukautetut ominaisuudet
- Laatikkorakennetyyppejä ovat: esivalmistettu hyttirakenne, vakiokonttirakenne;
- Modulaariset säiliökoot (10′–40′ ISO) erilaisiin työmaavaatimuksiin.
- Sisäiset kaarenkestävät suunnitteluvaihtoehdot lisäävät turvallisuutta.
- Ukkossuojaus, hätävalaistus, hälyttimet ja turvavarusteet.
- Solar PV -sähköasemat integroiduilla invertteri-/DC-komponenteilla.
- Vaihtoehdot verkkoautomaatioon, etävalvontaan ja SCADA-integraatioon
- Valuhartsi-, öljytäytteiset tai ilmaeristetyt muuntajat projektin tarpeiden mukaan.
Ajoneuvoon{0}}asennettu muuntaja
Ajoneuvoon-asennettu siirrettävä muuntaja on perävaunuun- tai alustaan-asennettu siirrettävä sähköasema, joka yhdistää korkea-jännitteen muuntajan, MV/LV-kojeiston, suojalaitteet ja apujärjestelmät yhdeksi yksiköksi. Se on suunniteltu nopeaan käyttöönottoon ja ulkokäyttöön, ja se tarjoaa joustavia, luotettavia tilapäisiä sähköratkaisuja hätä-, huolto- ja etätyösovelluksiin.
- Jopa 240000kVA 330kV
- Nimellisjännite: 12 - 330 kV
- Suurin nimellinen lyhytkestoinen{0}}kestovirta: 63 kA;
- Älykkäät valvonta- ja ohjausjärjestelmät - sisäänrakennetut SCADA-/etävalvontajärjestelmät reaaliaikaisille parametreille (jännite, virta, lämpötila) ja kaukosäätimelle.
- Korkean ympäristönsuojan - IP55-luokitellut kotelot, iskun- ja korroosionkestävät vaihtoehdot ankariin ympäristöihin (korkea kosteus, hiekkamyrskyt, rannikkoalueet).
Palvelut tarjoamme
Tarjoamme sähköasemaratkaisuja avaimet käteen -periaatteella konsultoinnista ja laitetoimituksesta asennukseen, käyttöönottoon, koulutukseen ja{0}}myynnin jälkeiseen tukeen. Asiantuntijatiimimme varmistaa turvallisen, luotettavan toiminnan ja täyden elinkaarituen tehokkaalle-virranjakelulle.
Miksi valita meidät

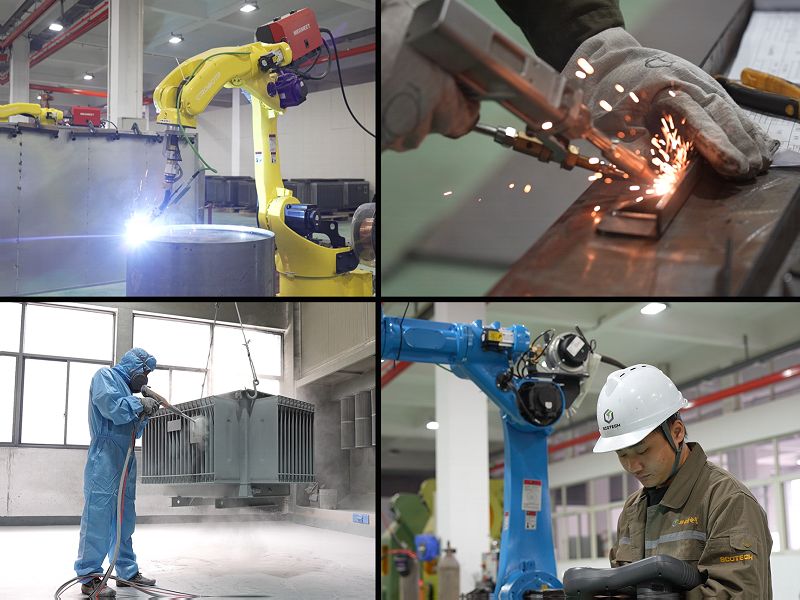

Vuosikymmenten kokemuksella insinöörimme, kelauskoneemme ja kokoonpanijamme ovat erikoistuneet sähköasemamuuntajien suunnitteluun ja valmistukseen. Jokainen yksikkö on rakennettu luotettavuuden ytimessä, mikä minimoi seisokit ja varmistaa vakaan virransyötön sähkölaitoksille, datakeskuksille ja teollisille jakelujärjestelmille maailmanlaajuisesti.
Kaikki sähköasemamuuntajat suunnitellaan, valmistetaan ja testataan täysin tärkeimpien kansainvälisten standardien mukaisesti, mukaan lukien ANSI-, IEEE-, NEMA-, DOE-, UL & cUL Listed-, CSA- ja IEC-vaatimukset. Tuotteitamme on käytössä 50+ maassa, ja ne täyttävät erilaiset verkkoolosuhteet ja säädösten vaatimukset.
Tarjoamme laajaa räätälöintiä vastaamaan tiettyjä sähköaseman vaatimuksia-sähköarvot, impedanssin ohjaus, turvallisuuteen-painotettu asettelu ja kaari-vähennysriskin vähentäminen. Siirrettävän sähköaseman muuntajaratkaisuja on saatavilla myös hätätilanteisiin ja tilapäisiin tehotarpeisiin.
Jokainen muuntaja käy läpi kattavat tehdastestaukset ANSI/IEEE-, IEC-, DOE- ja CSA-standardien mukaisesti. Räätälöidyt testiskriptit ja tehdastestaus-paikan päällä-tai videoneuvottelun kautta- varmistavat täydellisen suorituskyvyn varmistuksen ennen toimitusta.
Etkö ole varma, mikä sopii sinulle?
Sähköinsinöörimme voivat opastaa sinua löytämään ihanteellisen ratkaisun projektisi vaatimuksiin.
Projektien viite
1000/1150 kVA Jakelumuuntaja-muuntaja-13,8/0,48 kV|USA 2025
Kapasiteetti: 1000/1150 kVA
Jännite: 13,8-0,48GrdY/0,277kV
Ominaisuus: FR3-öljyllä ja CT:llä
1600 kVA kompakti sähköasemamuuntaja-33/0,4 kV|Etiopia 2022
Teho: 1600kVA
Jännite: 33/0,4kV
Ominaisuus: monitoiminen öljymäärämittari
3000 kVA sähköasema - 44/0,6 kV|Kanada 2025
Teho: 3000 kVA
Jännite: 44-0,6GrdY/0,347 kV
Ominaisuus: peukaloinninsuojatulla-laatikolla
2000/2300kVA Sähköasemamuuntaja-13,8/0,48 kV|USA 2025
Teho: 2000/2300 kVA
Jännite: 13,8-0,48GrdY/0,277kV
Ominaisuus: FR3-öljyllä ja CT:llä
2000 kVA Jakeluasemamuuntaja-44/0,48 kV|Kanada 2025
Teho: 2000 kVA
Jännite: 44-0,48/0,277 kV
Ominaisuus: järjestelylaatikolla
3750/4250 kVA Sähköasemamuuntaja-13,8/0,48 kV|USA 2025
Kapasiteetti: 3750/4250 kVA
Jännite: 13,8-0,48/0,277kV
Ominaisuus: FR3-öljyllä
FAQ
K: Mitä kansainvälisiä standardeja muuntajasi noudattavat?
V: Sähköasemamuuntajamme on suunniteltu, valmistettu ja testattu soveltuvin osin ANSI/IEEE C57-, NEMA-, DOE-, IEC-, CSA- ja UL®-standardien mukaisesti. Jokainen yksikkö täyttää tai ylittää asiaankuuluvat säädökset ja suorituskykyvaatimukset maailmanlaajuisille yleishyödyllisille ja teollisille sovelluksille.
K: Mitä tehdastestejä tehdään ennen toimitusta?
V: Jokainen muuntaja käy läpi kattavat tehdastestit sovellettavien standardien mukaisesti. Testiohjelmia voidaan räätälöidä projektin vaatimusten perusteella, ja Factory Witness Testing (FAT) on saatavilla joko paikan päällä-tai suojatun videoneuvottelun kautta.
K: Mitä myynnin{0}}jälkeistä ja teknistä tukea tarjoat?
V: Tarjoamme täydellisen teknisen dokumentaation, tehdastestiraportit, asennusohjeet ja jatkuvan teknisen tuen varmistaaksemme sujuvan käyttöönoton, luotettavan toiminnan ja pitkän -suorituskyvyn muuntajan koko käyttöiän ajan.
K: Tarjoatko liikkuvan sähköaseman muuntajaratkaisuja?
V: Kyllä. Tarjoamme liikkuvia ja tilapäisiä sähköasemamuuntajaratkaisuja, jotka on suunniteltu hätätilanteisiin, huoltoseisokkeihin ja nopeaan käyttöönottoon.
K: Voidaanko muuntaja-asemia päivittää uudemmalla tekniikalla?
V: Kyllä. Muuntaja-asemat voidaan päivittää tehokkaammilla-muuntajilla, kehittyneillä valvontajärjestelmillä ja älykkäillä verkkotekniikoilla suorituskyvyn, luotettavuuden ja mukautuvuuden parantamiseksi tuleviin verkkovaatimuksiin.
