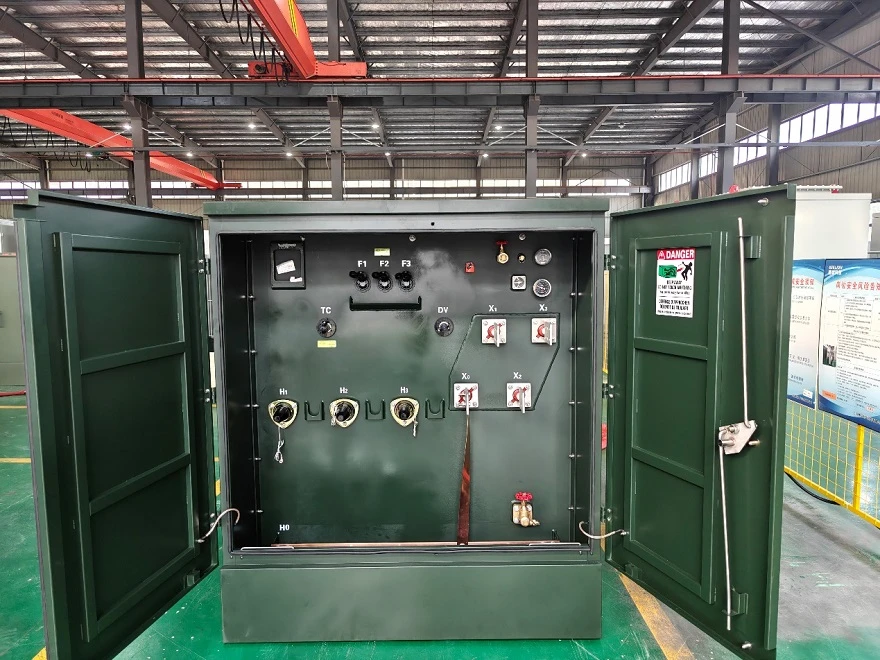

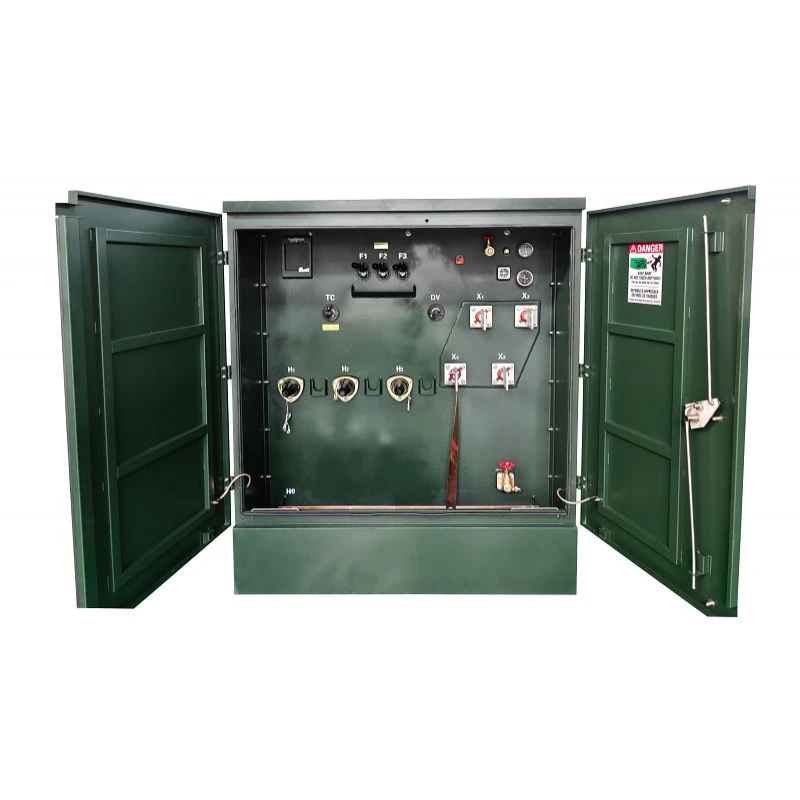

500 KVA radiaalisyöttömuuntaja-12,47*4,16/0,6 KV|Kanada 2024
Teho: 500kVA
Jännite: 12,47Grdy/7,2X4,16Grdy/2,4-0,6y/0,347 kV
Ominaisuus: IFD:llä
Tehokas 500 kVA:n radiaalisyöttömuuntaja luotettavaan ja kompaktiin virranjakoon
01 kenraali
1.1 Projektin kuvaus
Vuonna 2024 kanadalainen asiakas sai Scotechilta 500 kVA:n kolmivaiheisen pad-muuntajan. Muuntaja on suunniteltu ja valmistettu CSA-standardin C227.4:21 mukaisesti. Laite on tarkoitettu ulkoasennukseen betonialustalle. Se tarjoaa kompaktin ja turvallisen ratkaisun asuin- ja kaupalliseen sähkönjakoon.
Tämä 500 kVAradiaalinen syöttömuuntaja käyttää ONAN-jäähdytystä ja mineraaliöljyä eristykseen. Alumiinikäämit tarjoavat hyvän tasapainon tehokkuuden, painon ja kustannusten välillä. Se on mitoitettu 500 kVA, 60 Hz, ensiöjännitteellä 12,47/4,16 kV ja toisiojännitteellä 0,6 kV, järjestetty YNyn0-vektoriryhmään.
Yksikkö on suunniteltu säteittäisiin syöttöverkkoihin, jotka toimittavat tehoa yhtä reittiä sähköasemalta asiakkaalle. Säteittäiset järjestelmät ovat yksinkertaisia, kustannustehokkaita-ja soveltuvat alueille, joissa luotettavuutta voidaan hallita jaotuskytkimillä.
Joustavan jännitteen säätelyn mahdollistamiseksi muuntaja on varustettu kuormittamattomalla{0}}käämikytkimellä (NLTC), joka tarjoaa ±2 × 2,5 % väliottoalueen. Se saavuttaa 99,05 %:n tehokkuuden ilman-kuormitushäviöitä Alle tai yhtä suuri kuin 1090 W ja kuormitushäviöt enintään 5800 W. Se on suunniteltu kestämään, ja sen mukana tulee CSA--yhteensopivia vakiovarusteita ja se on luotettava ratkaisu Kanadan jakeluverkkoihin.
1.2 Tekniset tiedot
500 kVA radiaalisyöttömuuntajan tekniset tiedot ja tiedot
|
Toimitettu osoitteeseen
Kanada
|
|
vuosi
2024
|
|
Tyyppi
Kolmivaiheinen pad mount muuntaja
|
|
Vakio
CSA C227.4:21
|
|
Nimellisteho
500 KVA
|
|
Taajuus
60 Hz
|
|
Syötä
Säteittäinen
|
|
Edessä
Kuollut
|
|
Vaihe
kolme
|
|
Jäähdytystyyppi
ONAN
|
|
Nestemäinen eriste
Mineraaliöljy
|
|
Ensisijainen jännite
12,47(4,16) kV
|
|
Toissijainen jännite
0,6 kV
|
|
Vektoriryhmä
YNyn0
|
|
Käämitysmateriaali
Alumiini
|
|
Impedanssi
5 %
|
|
Tehokkuus
99.05%
|
|
Napauta Changer
NLTC
|
|
Napautusalue
±2*2.5%
|
|
Ei kuormitushäviötä
Vähemmän tai yhtä suuri kuin 1090 W
|
|
On Load Loss
Vähemmän tai yhtä suuri kuin 5800 W
|
|
Tarvikkeet
Vakiokokoonpano
|
1.3 Piirustukset

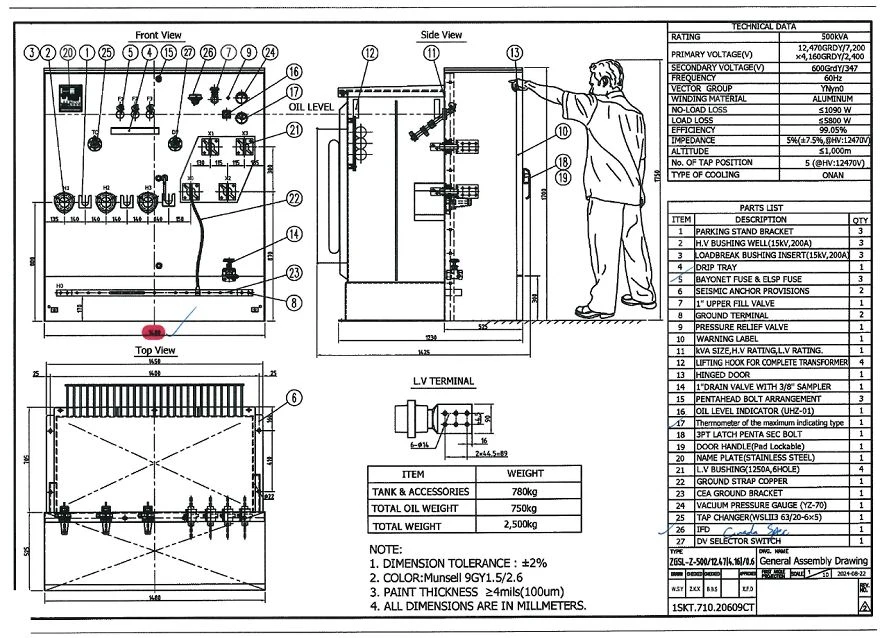

500 kVA radiaalisyöttömuuntajan piirustus ja tyyppikilpi
 |
 |
02 Valmistus
2.1 ydin
Viiden{0}}raajan ydin pitää magneettivuon tasapainossa kaikissa kolmessa vaiheessa. Tämä muotoilu vähentää hajavirtausta ja hävikkiä. Ytimessä käytetään 0,30–0,35 mm:n piiteräslevyjä, joilla on korkea magneettinen lujuus ja pieni vastus. Tuloksena on parempi tehokkuus ja pienempi melu käytön aikana.
2.2 Käämitys
Tässä muuntajassa on alumiinikäämit. Kelat on kääritty kalvoon matalajännitteellä ja langalla korkeajännitteellä. Tämä rakenne varmistaa tasaisen virranjaon, vahvan oikosulkuvastuksen-ja tehokkaan jäähdytyksen. 5 % impedanssilla ja 99,05 % hyötysuhteella tämä muuntaja tarjoaa vakaan ja tehokkaan suorituskyvyn erilaisissa kuormitusolosuhteissa.
2.3 Säiliö
500 kVA:n säteittäissyöttömuuntajassa käytetään tiivistettyä pehmeää -terässäiliötä, jossa on pultattu kansi. Se kestää 50 kPa:n sisäisen paineen ilman vuotoja tai vääristymiä, jotka ovat suurempia kuin 0,25 % diagonaalista. Kaappi on rakennettu ulkokäyttöön, peukaloinnin kestävä, -kestävä ja säänkestävä-, ja se on kiinnitetty pentahead-pulteilla CSA C227.4:n mukaisesti.
2.4 Lopullinen kokoonpano
Meillä on ammattimaisesti koulutettu ja tarkasti arvioitu kokoonpanotiimi, joka välittää jatkuvasti arvokasta käytännön kokemusta mestari{0}}oppisopimusjärjestelmän kautta. Tuotantopaikalla toteutamme lean-prosessiohjauksen varmistaen, että jokainen muuntajan kokoonpanoprosessi on hallinnassakattavat laatutarkastuksetja avaintietojen tallennus. Ammattitaitoisen tiimityöskentelyn ja lean-valvonnan orgaaninen yhdistelmä takaa poikkeuksellisen laadun.
03 Testaus

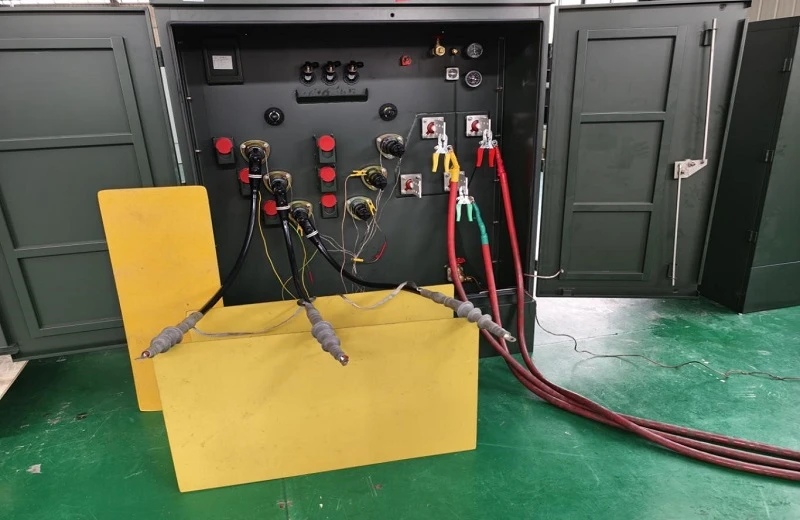

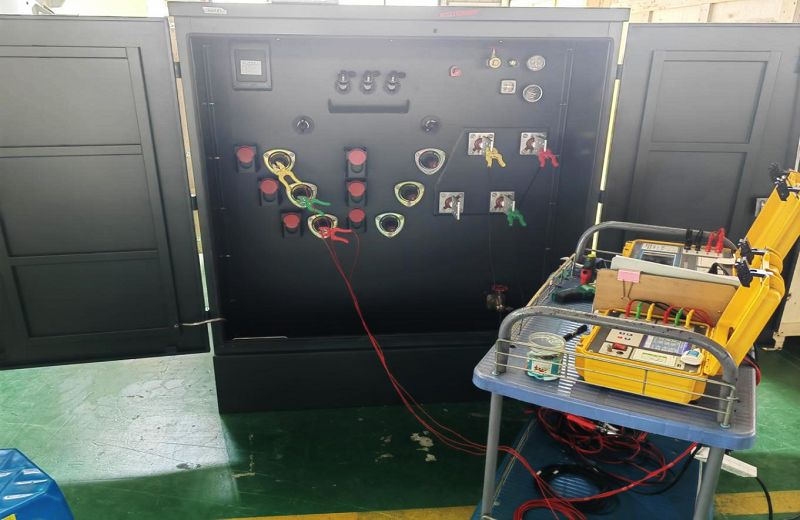

Testaus vakio- ja rutiinitesti
|
CSA C227.4-21 |
Kolme{0}}vaihetta,pad{0}}asennetut jakelumuuntajat erotettavilla eristetyillä{0}}korkeajänniteliittimillä |
|
CSA-C802.1-13 (R2022) |
Vähimmäistehokkuusarvot nestemäisille-jakelumuuntajille |
1. Resistanssimittaukset
2. Suhdetestit
3. Vaihesuhdetesti
4. Ei kuormitushäviöitä ja ei kuormitusvirtaa
5. Kuormahäviöt Impedanssin jännite ja tehokkuus
6. Sovellettu jännitetesti
7. Indusoidun jännitteen kestotesti
8. Vuototestaus paineella nesteeseen upotettaville muuntajille
9. Eristysvastuksen mittaus
10. Öljyn eristetesti
Testitulokset
|
Ei. |
Testikohde |
Yksikkö |
Hyväksyminen Arvot |
Mitatut arvot |
Johtopäätös |
|
1 |
Resistanssimittaukset |
% |
Suurin vastuksen epätasapaino |
1.17 |
Syöttö |
|
2 |
Suhdetestit |
% |
Jännitesuhteen poikkeama pääkierteessä: pienempi tai yhtä suuri kuin 0,5 % |
-0.03-0.10 |
Syöttö |
|
3 |
vaihe{0}}suhdetestejä |
/ |
YNyn0 |
YNyn0 |
Syöttö |
|
4 |
Ei-kuormitushäviöitä ja viritysvirtaa |
/ |
I0 :: anna mitattu arvo |
0.39% |
Syöttö |
|
P0: anna mitattu arvo |
0,7455 kW |
||||
|
toleranssi ilman kuormitusta on +10 % |
/ |
||||
|
5 |
Kuormahäviöt impedanssin jännite ja hyötysuhde |
/ |
t: 85 astetta impedanssin toleranssi on ±7,5 % kokonaiskuormitushäviön toleranssi on +6 % |
/ |
Syöttö |
|
Z%: mitattu arvo |
5.36% |
||||
|
Pk: mitattu arvo |
4,534 kW |
||||
|
Pt: mitattu arvo |
5,312 kW |
||||
|
Tehokkuus vähintään 99,05 % |
99.28% |
||||
|
6 |
Sovellettu jännitetesti |
kV |
LV: 10kV 60s |
Testijännitteen romahtamista ei tapahdu |
Syöttö |
|
7 |
Indusoidun jännitteen kestotesti |
kV |
Käyttöjännite (KV): 2 Ur |
Testijännitteen romahtamista ei tapahdu |
Syöttö |
|
Kesto(t):30 |
|||||
|
Taajuus (HZ): 240 |
|||||
|
8 |
Vuototesti |
kPa |
Käytetty paine: 20 kPA Kesto: 12h |
Ei vuotoa eikä Vahingoittaa |
Syöttö |
|
9 |
Eristysvastuksen mittaus |
GΩ |
LV-HV maahan |
6.3 |
/ |
|
HV&LV maahan |
9.5 |
||||
|
10 |
Öljytesti |
/ |
Dielektrinen lujuus; |
56,2 kv |
Syöttö |
|
Kosteuspitoisuus |
11,9 mg/kg |
||||
|
Hajoamistekijä |
0.00342% |
||||
|
Furaanianalyysi |
Pienempi tai yhtä suuri kuin 0,1 |
||||
|
Kaasukromatografinen analyysi |
/ |

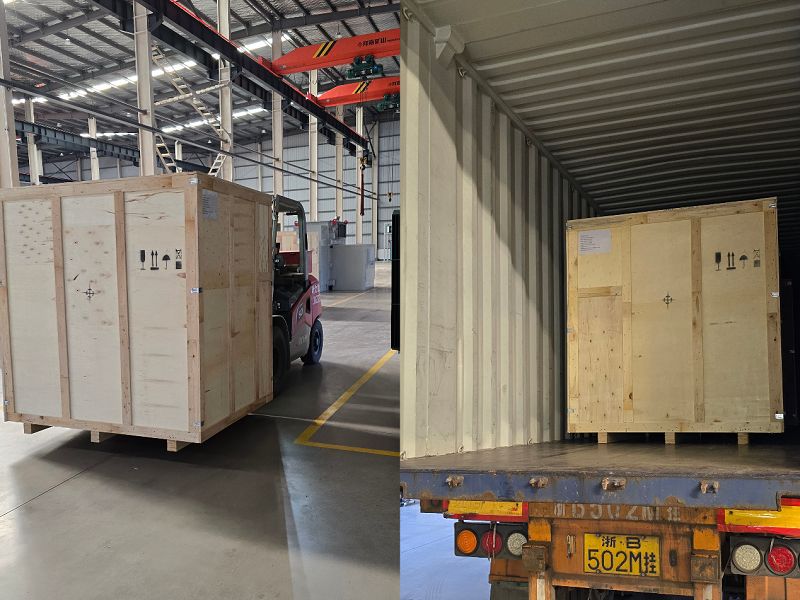

04 Pakkaus ja toimitus
05 Sivusto ja yhteenveto
Tämä 500 kVA:n kolmi-vaiheinen pad-muuntaja on valmistettu Kanadaa varten. Se noudattaa CSA C227.4:21:tä ja on tehty turvalliseen ja tehokkaaseen ulkokäyttöön. Siinä on kompakti alustaasennettava{7}}rakenne ja se toimii hyvin sekä asuin- että kaupallisissa verkoissa. Viiden-osan ytimen rakenne säilyttää magneettisen tasapainon ja vähentää melua. Suljettu terässäiliö on vahva, säänkestävä ja luvaton. Jokainen muuntaja on ammattitaitoisten työntekijöiden valmistama tiukan laadunvalvonnan alaisena. Se toimii 99,05 %:n hyötysuhteella, pienellä häviöllä ja vakaalla jännitteellä. Se on kestävä ja luotettava valinta kanadalaisiin sähköjärjestelmiin.
