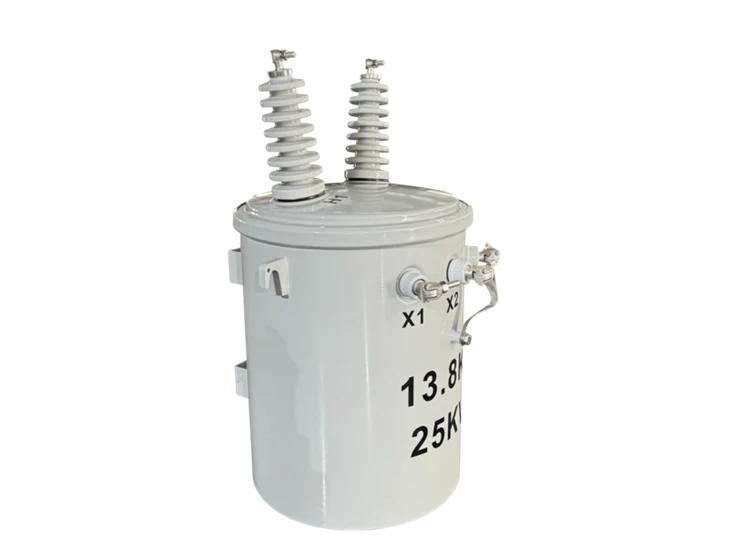

25 kVA muuntaja valonapa-13,8/0,24 kV|Guyana 2025

01 kenraali

1.1 Hankkeen tausta

Vuonna 2025 pitkäaikainen-asiakkaamme Guyanassa teki toisen joukkotilauksen, joka sisälsi 50 yksikköä 25 kVA:n yksi-vaihenapaisia-muuntajia sekä 50 kVA ja 100 kVA malleja. Tämä toistuva osto heijastaa heidän jatkuvaa luottamustaan ​​tuotteidemme laatuun ja suorituskykyyn. Maaseudun sähköistyksen, asuinrakennusten päivitysten ja hajautetun virransyötön kysynnän kasvaessa nämä 25 kVA:n muuntajat sopivat erityisen{11}}alhaisille alueille, joissa vakaus, luotettavuus ja tehokkuus ovat kriittisiä.

Nämä muuntajat ovat IEEE & ANSI C57.12.00 -standardien mukaisia, ja niissä on 13,8 kV ensiöjännite ja 120/240 V kaksoistoisiolähtö, kuparikäämit, 2 %:n impedanssi ja ±2 × 2,5 %:n no-kuormituskäämikytkin. ONAN-jäähdytysmenetelmällä ne tarjoavat luotettavan toiminnan 60 Hz:llä ilman{10}}98 W:n kuormitushäviötä ja 289 W:n kuormitushäviötä, mikä tekee niistä energiatehokkaan ratkaisun syrjäisten alueiden yläjakelujärjestelmiin. Ne voivat toimia myös valopylväsmuuntajina julkisissa valaistusjärjestelmissä, parkkipaikoilla tai katutason jakeluverkoissa, joissa pieni koko ja luotettava suorituskyky ovat tärkeitä.

Meillä on vuosikymmenien kokemus muuntajien valmistuksesta, ja olemme erikoistuneet yksi{0}}vaihenapaisten-muuntajien suunnitteluun ja tuotantoon tarjoten erittäin räätälöityjä ratkaisuja erilaisiin sovellustarpeisiin. Tuotteitamme käytetään laajasti Pohjois- ja Etelä-Amerikassa, ja sitä tukevat tiukka kansainvälisten standardien noudattaminen, vankka laadunvalvonta ja reagoiva palvelu.

1.2 Tekniset tiedot

25kVA:n yksivaiheisen napamuuntajan tekniset tiedot ja tiedot

1.3 Piirustukset

25kVA yksivaiheisen napamuuntajan mitat ja painotiedot

02 Valmistus

2.1 ydin

Energiatehokkuuden ja toimintavarmuuden parantamiseksi tämä sarja käyttää energiaa{0}}säästöjä, jotka tunnetaan alhaisesta häviöstä, alhaisesta melutasosta ja kestävyydestä. Ytimen pinta on pinnoitettu anti-kosteutta ja anti-korroosiota vastaan, mikä varmistaa vakaan suorituskyvyn ulkoympäristössä.

2.2 Käämitys

Tässä muuntajassa on kaksi HV- ja kolme LV-holkkia. Muuntaja käyttää kuparikalvoa korkeajännitekäämitykseen ja kuparijohdinjohtoa matalajännitteen puolella. Kaikki kelat käyvät läpi tyhjökuivauksen ja eristyskäsittelyn dielektrisen lujuuden ja vakaan suorituskyvyn varmistamiseksi kosteissa ulko-olosuhteissa.

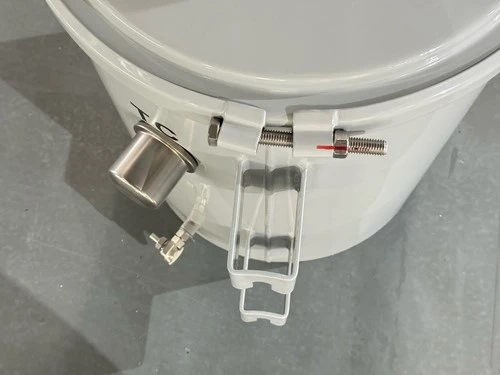

2.3 Säiliö

Säiliö on valmistettu korkealaatuisesta-mierasta teräksestä ja päällystetty epoksimaalilla ylivertaisen korroosionkestävyyden saavuttamiseksi. Siinä on tiivis rakenne, joka läpäisee ilmatiiviystestit ja varmistaa erinomaisen tiiviyden öljyvuotojen ja kosteuden sisäänpääsyn estämiseksi. Se on 885 mm korkea, 660 mm leveä ja 580 mm pitkä, ja se tukee ONAN-jäähdytystä muuntajan vakaan toiminnan ja tehokkaan lämmönpoiston ylläpitämiseksi.

Kokoamisen aikana korkeajänniteholkit asennetaan{0}}päälle ja niissä käytetään silmukkapulttityyppejä, joiden jännite on 18 kV ja salamaimpulssin kestojännite 125 kV, mikä tarjoaa erinomaisen ryömintäetäisyyden ja sähköeristyksen. Pien-jännitteiset holkit on asennettu sivulle- ja niiden nimellisarvo on 250 A. Lisäksi on asennettu paineenalennusventtiili, jonka vapautusalue on 0,03 ± 0,01 MPa, mikä varmistaa turvallisen toiminnan korkeassa lämpötilassa tai epänormaalissa sisäisessä paineessa.

04 Testaus

Yksinapaisen muuntajan testitulokset 50 yksikön erästä

05 Pakkaus ja toimitus

06 Sivusto ja yhteenveto
